BASİT MAKİNELER ÖDEVPEDİA

HAFTALIK OLARAK OKUL PLANINA GÖRE O HAFTA İŞLENEN KONULAR İLE ALAKALI OLARAK HAZIRLANAN ÖDEVPEDİA'YA HER ÇARŞAMBA YENİ BİR SAYFA EKLENMEKTEDİR. SİTEDE VAR OLAN BÜTÜN ÇALIŞMALAR OKUL BİLGİLERİNİ PEKİŞTİRME AMAÇLIDIR. BU NEDENLE ÖNCELİK OKUL DERSLERİ VE ÖDEVLERİ OLMALIDIR!

1 Aşağıda verilen makinelerden basit makine olarak adlandırılanları işaretleyiniz. Basit Makine Değil Kaldıraç Ampul Matkap Ceviz kıracağı Tahterevalli Cetvel 2 Aşağıda verilen basit makinelerin hangi tür kaldıraç türüne ait olduğunu işaretleyiniz. A: B: C: A B C El Arabası Makas Kürek Raket Cımbız Pense Tırnak Makası

AŞAĞIDA YER ALAN KAVRAMLARI, VERİLEN CÜMLELERDE BOŞ BIRAKILAN YERLERE UYGUN ŞEKİLDE YERLEŞTİRİNİZ.

Yoldan	Basit	Kasnak	Kayıp	Arasında	Kuvvetten	Çıkrık	Palanga	İş	Dişli Çark

1

Kuvvetten yada yoldan kazanç sağlamayan makara çeşidi makaradır.

2

El arabasında yük kuvvet ve destek yer alır.

3

Sabit ve hareketli makaralardan oluşan sistemlere adı verilir.

4

Hareketli makaralarda kazanç sağlanırken kayıp olur.

5

Eğik düzlemde daima yoldan söz konusudur.

6

Silindirlerin birbirine çıkıntılar ile etki ettiği basit makinelere denir.

7

Bir silindire dolanmış bir ipin kol yardımıyla sarıldığı sistemlere denir.

8

Dişli çarklara benzeyen fakat dişler ile değil ip ve kayışlarla birbirine bağlı sistemlere denir.

9

Basit makine sistemlerinde daima korunur.

AŞAĞIDA VERİLEN BİLGİLER DOĞRU İSE "D", YANLIŞ ISE "Y" SEÇENEĞİNİ SEÇİNİZ.

1 D Y Basit makineler fazladan enerji kazanmak için kullanılır. Basit makineler iş kolaylığı sağlarlar. Basit makineler genellikle elektrik ile çalışırlar. Kuvvetten avantaj sağlayan bir basit makine yoldan da sağlar. Palangalar genellikle kuvvetten kazanç sağlamak için kullanılır. 2 D Y Ampul basit bir makinedir. Makas yükün ortada olduğu kaldıraç çeşitlerindendir. Eğik düzlem kuvvetten kazanç sağlar. Basit makinelerden vidayı bir silindire sarılmış eğik düzlem gibi düşünebiliriz. Sabit makaralar sadece kuvvetin yönünü değiştirir.

AŞAĞIDAKİ ÇOKTAN SEÇMELİ SORULARI CEVAPLAYINIZ.

1

Yandaki sistemde F kuvveti uygulandığında yükün yukarı yönde hareket ettiği gözlenmiştir.

Uygulanan F kuvveti ile alakalı olarak yapılan aşağıdaki yorumlardan hangisi doğru bir yorumdur?

	A) Yüke uygulanan kuvvet ile zıt yönde ve yük ağırlığından büyüktür.
	B) Yüke uygulanan kuvvet ile aynı yönde ve yük ağırlığından küçüktür.
	C) Yüke uygulanan kuvvet ile zıt yönde ve yük ağırlığından aynıdır.
	D) Yüke uygulanan kuvvet ile aynı yönde ve yük ağırlığından aynıdır.

2 Aşağıda makara ile iki farklı düzenek hazırlanmıştır.

Sistemler hakkında yapılan aşağıdaki yorumlardan hangisi yanlıştır?

	A) 2. düzenekte kuvvet kazancı sağlanmıştır.
	B) 1. düzenekte kuvvetin yönü değiştirilmiştir.
	C) 2. düzenekte iş kazancı vardır.
	D) 1. düzenekte iş kolaylığı sağlanmıştır.

3 Aşağıda özdeş ağırlıklar farklı kaldıraçlar tarafından birer kuvvet yardımıyla dengelenmiştir.

Sadece kurulu düzeneklere bakılarak yapılan aşağıdaki yorumlardan hangisi doğru olur?

	A) 1. şekilde kuvvet kazancı daha fazladır.
	B) F2 kuvveti, F1 kuvvetinden daha büyüktür.
	C) Desteğin konumu kuvvet kazancını değiştirir.
	D) İki şekilde de kaldıraç çeşidi aynıdır.

4 Aşağıda günlük hayatımızda kullandığımız bazı basit makineler verilmiştir.

El Arabası

Ceviz Kıracağı

Maşa

Terazi

Verilmiş olan basit makinelerden kaç tanesinde kuvvet kazancı kesin olarak vardır?

	A) 1
	B) 2
	C) 3
	D) 4

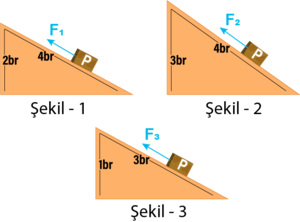

5 P yükü aşağıdaki gibi farklı düzeneklerde dengeleniyor.

Buna göre F₁, F₂ ve F₃ kuvvetlerinin büyüklükleri arasındaki bağıntı nasıldır? (Sistemlerde sürtünme ihmal edilecektir.)

	A) F1 < F2 < F3
	B) F3 < F1 < F2
	C) F2 < F1 < F3
	D) F3 < F2 < F1

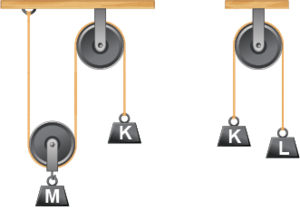

6 Aşağıdaki sürtünmesiz düzenekte K ve M yükleri şekildeki gibi bir ip ile bağlanmıştır.

Sistem hakkında yapılan aşağıdaki yorumlardan hangisi yanlıştır?

	A) Sistem bırakıldığında dengede duruyorsa M yükü K yükünden fazladır.
	B) Sistem bırakıldığında dengede duruyorsa K yükü M yükünden fazladır.
	C) Sistem bırakıldığında K yukarı yönde hareket ediyorsa M aşağı yönde daha az hareket edecektir.
	D) Sistem bırakıldığında M yukarı yönde hareket ediyorsa K aşağı yönde daha fazla hareket edecektir.

AŞAĞIDAKİ ÇOKTAN SEÇMELİ SORULARI CEVAPLAYINIZ.

1 K, L ve M yükleri aşağıdaki makara sistemlerinde dengede durmaktadır.

Buna göre cisimlerin ağırlıkları arasında bağıntı aşağıdakilerden hangisinde doğru olarak verilmiştir? (Soruda sürtünme ve makara ağırlıkları ihmal edilecektir.)

	A) K < L < M
	B) M < L < K
	C) K = L < M
	D) K < L = M

2 Ağırlıkları ve sürtünmeleri önemsenmeyen A ve B makaralarına bağlanan yük ve uygulanan kuvvetlerin grafiği aşağıdaki gibidir.

	A	B
Yük	20N	10N
Kuvvet	10N	10N

Tabloya bakılarak aşağıdakilerden hangisi çıkarılamaz?

	A) B sabit makaradır.
	B) A makarasında yoldan kayıp vardır.
	C) A makarasında yapılan işten kazanç sağlanmıştır.
	D) B makarası bayrak direklerinde kullanılan makara çeşididir.

3 Aşağıdaki sistem şekildeki gibi dengede durmaktadır.

Sistem hakkında;

1. Kuvvetten kazanç sağlanmıştır.
2. Yoldan kazanç sağlanmıştır.
3. Destek noktası yüke daha yakındır.
4. Destek noktası kuvvete daha yakındır.

ifadelerinden hangileri doğrudur?

	A) 1 ve 2
	B) 2 ve 3
	C) 1 ve 3
	D) 2 ve 4

4 Aşağıdaki yükler özdeş ve ağırlığı önemsiz kaldıraçlarla dengelenmiştir.

Buna göre bu yüklerin arasındaki ağırlık bağıntısı aşağıdakilerden hangisinde doğru olarak verilmiştir?

	A) K > S > M = Y
	B) S > K > M = Y
	C) M = Y > S > K
	D) K > M = Y > S

5 Aşağıda bir dinamometreye bağlanmış bir çubuk K ve L yükleri şekildeki gibi dengelenmiştir.

Verilen sistemde dinamometrenin gösterdiği X değeri ve çubuğa bağlanmış olan K ve L cisimlerinin ağırlıkları aşağıdakilerden hangisi gibi olabilir? (Sistemde çubuğun ağırlığı ihmal edilecektir.)

	X		K		L

	A) 60N 30N 30N
	B) 30N 20N 40N
	C) 60N 40N 20N
	D) 60N 20N 40N

6 Eğik düzlemde F kuvveti ile G ağırlığı denge durumunda tutulmaktadır.

Sistemin devamlı olarak dengede kalması sağlandığına göre aşağıda yapılan yorumlardan hangisi yanlış bir yorum olacaktır?

	A) Sistemde G ağırlığı azaltılırsa F kuvveti de azalacaktır.
	B) Sistemde sadece a mesafesi azaltılırsa F kuvveti artacaktır.
	C) Sistemde sadece b mesafesi azaltılırsa F kuvveti artacaktır.
	D) Sistemde a ve b mesafeleri aynı oranlarda arttırılırsa F kuvveti değişmeyecektir.

7 Bir kutu üzerine yerleştirilen bir yol üzerinde M yükü şekildeki gibi yukarı çıkartılıyor.

Sistemde daha sonra yere temas eden a yüzeyi değiştirilerek b yüzeyi üstüne aynı sistem kuruluyor.

İkinci durumda yük yukarı çıkartılırken;

I- Kuvvet kazancı artar.

II- Uygulanan kuvvet artar.

III- Yapılan iş azalır.

yargılarından hangileri doğrudur?

	A) Yalnız I
	B) I ve II
	C) II ve III
	D) I, II ve III

8 Aşağıda bir çıkrık sistemi gösterilmiştir.

Çıkrık sisteminde aşağıda yapılan değişikliklerden hangisi kuvvet kazancını arttıracaktır?

	A) R uzunluğunu kısaltmak.
	B) r uzunluğunu kısaltmak.
	C) P ağırlığını azaltmak
	D) r uzunluğunu arttırmak.

9 Vidalar, aslında bir tür eğik düzlem olarak düşünülebilir. Bir vidanın spiral dişleri, eğik bir düzlem yüzeyi oluşturur. Somun (dişli kısım) bir eğik düzlem üzerinde hareket ederken, döndürülmesi veya hareket ettirilmesi, vidanın milini (eğik düzlem) hareket ettirir.

Vida adımı küçüldükçe, bir dönüş sırasında ilerleme miktarı artar. Yani, daha küçük bir vida adımı olan bir vida, bir dönüş sırasında daha fazla mesafe kat eder. Bu, vida adımının dönme ile doğrudan ilişkili olduğu anlamına gelir.

Verilmiş olan bilgilerden yola çıkacak olursak aşağıdaki bahsedilen vidalardan hangisi tahtada daha fazla yol alacaktır?

	A) 4mm vida adımına sahip bir vida, 6 tur döndürülürse
	B) 6mm vida adımına sahip bir vida, 4 tur döndürülürse
	C) 8mm vida adımına sahip bir vida, 4 tur döndürülürse
	D) 3mm vida adımına sahip bir vida, 8 tur döndürülürse

10 Merkezine sabitlenmiş bir kayış yardımı ile birbirine bağlı silindirik yapılara kasnak denir.

Aşağıdaki iki düzenekte T ve L kasnakları saat yönünde döndürülüyor.

Bu iki düzenek ile ilgili yapılan aşağıdaki yorumlardan hangisi yanlıştır?

	A) I. düzenekteki bütün kasnaklar saat yönünde döner.
	B) II. düzenekte M, N ve K kasnakları saat yönünün tersine döner.
	C) I. düzenekte T ve Z aynı sayıda tur yapar.
	D) II. düzenekte M ve N aynı sayıda tur yapar.
