Madde Madde Basit Makineler
Tüm basit makinelerde işten, enerjiden kazanç sağlanmaz, iş yapma kolaylığı sağlar.
Basit makinelerde kuvvet kazancı oranında yoldan kayıp vardır.
Ağırlıkları aynı olan yükleri aynı yüksekliğe çıkardığımızda yapılan işler eşittir. Kullanılan basit makineler farklı olması bu durum değiştirmez.
Cismin ağırlığı veya çıkarıldığı yükseklik değişirse yapılan iş değişir.
Kaldıraçlarda yük kolunun kısalması veya kuvvet kolunun uzaması kuvvet kazancını artırır, uygulanan kuvveti azaltır.
Kerpeten, pense, tahterevalli, eşit kollu terazi, makas destek arada olan kaldıraç örnekleridir.
El arabası, ceviz kıracağı, menteşeli kapı yük arada olan kaldıraçtır, kuvvetten kazanç yoldan kayıp vardır.
Maşa, cımbız, olta kuvvet arada olan kaldıraçtır, kuvvetten kayıp yoldan kazanç sağlar.
Dişli çarklar hareketin hızını değiştirerek aktarılmasını sağlar.
Basit makineler kullanım şekline göre türü değişebilir. Tornavida çıkrık veya kaldıraç olarak kullanılabilir.
Kürek kullanım şekline göre bazen kuvvet ortada bazen de kuvvet kenarda olabilir.
Eğik düzlemde eğim açısı artarsa kuvvet kazancı azalır.
Eğik düzlemin boyu değişmeden yüksekliğini artırırsak eğim açısı artacağından kuvvet kazancını azaltır.
Vida eğik düzlem örneğidir.
Çıkrıkta silindirlerin uzunlukları kuvvet kazancını etkilemez.
Kuvvetin veya ağırlığın değişmesi kuvvet kazancını değiştirmez.
Gazoz açacağı kullanım şekline göre destek arada veya yük arada olabilir.
Sabit makara, destek arada kaldıraç ve eğik düzlem kuvvetin yönünü değiştirir.
Çıkrık, farklı yarıçaplarda birbiri ile çakışık silindirlerdir.
Kapı kolu, anahtar, tornavida, direksiyon, bijon anahtarı, bisiklet pedalı çıkrık örneğidir.
Hareketli makaranın sabit makaradan ayıran en önemli özelliği yükün makarayla hareket etmesidir.

AŞAĞIDAKİ ÇOKTAN SEÇMELİ SORULARI CEVAPLAYINIZ.

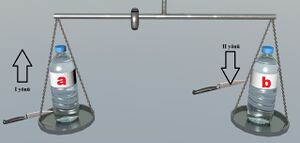

1 Özdeş su şişeleri eşit kollu terazide şekilde ki gibi dengeleniyor.

Bir bıçak ile su a şişesi alta yakın bir noktadan b şişesi ise ortalardan deliniyor. Denge durumu için aşağıdakilerden hangisi söylenebilir?

	A) Denge bozulmaz.
	B) Denge II yönünde bozulur.
	C) Dengenin korunması için binici b tarafına kaydırılmalıdır.
	D) Dengenin korunması için b tarafına ağırlık eklenmelidir.

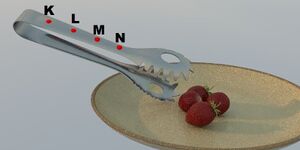

2 Resimdeki gibi Özge şeker tutacağı ile tabaktaki çilekleri alıyor

Çileklere zarar vermeden en az kuvveti uygulanması için Özge tutacağı hangi noktadan tutmalıdır?

	A) K noktasından
	B) L noktasından
	C) M noktasından
	D) N noktasından

3 Ağırlığı önemsenmeyen eşit bölmeli bir çubuğun bir ucundan kuvvet uygulanarak dengelenmeye çalışılmaktadır. Yük bir tekere bağlanmış bir şekilde K noktasından N noktasına doğru hareket etmektedir.

Denge hiç bozulmadığına göre uygulanan kuvvet hakkında aşağıdaki yorumlardan hangisi doğrudur?

	A) Kuvvet K'dan L'ye gelene kadar artacak L'den N'ye gelene kadar azalacaktır.
	B) Kuvvet devamlı olarak azalacaktır.
	C) Kuvvet devamlı olarak artacaktır.
	D) Kuvvet K'dan L'ye gelene kadar azalacak L'den N'ye gelene kadar artacaktır.

4 Özdeş ağırlıklarla hazırlanan iki kaldıraç sistemi şekildeki gibi dengededir.

Cisimleri dengede tutmak için uygulanan kuvvetler arasında ^F₁/_F2 oranı kaçtır? (Soruda eşit bölmeli çubuğun ağırlığı ihmal edilecektir.)

	A) 3/2
	B) 1/6
	C) 3
	D) 6

5

Yukarıda gösterilen iki düzenek hakkında;

I- P₁ yükünün kullanıldığı sabit makarada sadece kuvvetin yönü değişmiştir.

II- F₂ kuvvetinde kazanç sağlamasına karşın hareket yönünde bir değişme olmamıştır.

III- ^{F₁ kuvvet kazancı}/_{F2 kuvvet kazancı} oranı 2'dir

ifadelerinden hangileri doğrudur? ( Makara ağırlıkları önemsenmemektedir.)

	A) Yalnız I
	B) Yalnız III
	C) I ve II
	D) I, II ve III

6

A ve B cisimleri sistemde dengededir. Sisteme kontrol amaçlı olarak bazı kısımlara D₁, D₂ ve D₃ dinamometreleri bağlanmıştır.

Buna göre, aşağıda yapılan yorumlardan hangisi yanlıştır? (Makara, dinamometre ağırlıkları ve sürtünmeler önemsenmemiştir.)

	A) D1 dinamometresinin gösterdiği değer, A cisminin ağırlığına eşittir.
	B) D2 dinamometresinin gösterdiği değer, A cisminin ağırlığının 2 katına eşittir.
	C) D2 dinamometresinin gösterdiği değer, B cisminin ağırlığına eşittir.
	D) D3 dinamometresinin gösterdiği değer, A ve B cisimlerinin ağırlıklarının toplamına eşittir.

7

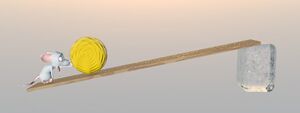

Yukarıda bir buz kalıbına yaslanmış olan tahta ile bir eğik düzlem oluşmuştur. Ve bir fare bu düzlemden yukarıya peynir parçasını sabit tutmaktadır. Buz kalıbının erimekte olduğu bilindiğine göre;

I- Farenin peynire uyguladığı kuvvet zaman içinde artacaktır.

II- Zaman içerisinde kuvvet kazancı artacaktır.

III- Fare zaman içerisinde daha az kuvvet harcayamaya başlayacaktır.

ifadelerinden hangileri doğrudur?

	A) I ve II. ifade
	B) II ve III. ifade
	C) Yalnız I. ifade
	D) I, II ve III. ifade

8

a- Sabit makara		1- Kuvvet Kazancı > 1
b- Cımbız		2- Kuvvet Kazancı = 1
c- Eğik Düzlem		3- Kuvvet Kazancı < 1

Yukarıda verilen basit makine çeşitleri kuvvet kazancı bakımından aşağıdakilerden hangisinde doğru eşleştirilmiştir?

	A) a⇒2, b⇒1, c⇒3
	B) a⇒1, b⇒2, c⇒3
	C) a⇒3, b⇒1, c⇒2
	D) a⇒2, b⇒3, c⇒1

9

K kasnağı 2 yönünde 6 tur dönerse M kasnağı hangi yönde kaç tur döner?

	A) 2 yönünde 4 tur
	B) 1 yönünde 6 tur
	C) 2 yönünde 3 tur
	D) 1 yönünde 4 tur

10 Eğik düzlem ve kaldıraçtan oluşan aşağıdaki düzenekte 30N ve 60N olan iki yük dengede kalacak şekilde T ipi kaldıraç sistemine bağlanacaktır.

Buna göre T ipi K,L,M ve N noktalarından hangisine bağlanmalıdır?

	A) K noktasından
	B) L noktasından
	C) M noktasından
	D) N noktasından
